一、前言

上篇文章讲解的是线性SVM的推导过程以及简化版SMO算法的代码实现。本篇文章将讲解SMO算法的优化方法以及非线性SVM。

本文出现的所有代码,均可在我的github上下载,欢迎Follow、Star:github.com/Jack-Cherish

码文章的时候,正好是中秋佳节,祝各位中秋快乐!


二、SMO算法优化

在几百个点组成的小规模数据集上,简化版SMO算法的运行是没有什么问题的,但是在更大的数据集上的运行速度就会变慢。简化版SMO算法的第二个α的选择是随机的,针对这一问题,我们可以使用启发式选择第二个α值,来达到优化效果。

1、启发选择方式

下面这两个公式想必已经不再陌生:

在实现SMO算法的时候,先计算η,再更新 a_j 。为了加快第二个 α_j 乘子的迭代速度,需要让直线的斜率增大,对于 α_j 的更新公式,其中η值没有什么文章可做,于是只能令:

因此,我们可以明确自己的优化方法了:

  • 最外层循环,首先在样本中选择违反KKT条件的一个乘子作为最外层循环,然后用”启发式选择”选择另外一个乘子并进行这两个乘子的优化
  • 在非边界乘子中寻找使得 |E_i - E_j| 最大的样本
  • 如果没有找到,则从整个样本中随机选择一个样本

接下来,让我们看看完整版SMO算法如何实现。

2、完整版SMO算法

完整版Platt SMO算法是通过一个外循环来选择违反KKT条件的一个乘子,并且其选择过程会在这两种方式之间进行交替:

  • 在所有数据集上进行单遍扫描
  • 在非边界α中实现单遍扫描

非边界α指的就是那些不等于边界0或C的α值,并且跳过那些已知的不会改变的α值。所以我们要先建立这些α的列表,用于才能出α的更新状态。

在选择第一个α值后,算法会通过”启发选择方式”选择第二个α值。

3、编写代码

我们首先构建一个仅包含init方法的optStruct类,将其作为一个数据结构来使用,方便我们对于重要数据的维护。代码思路和之前的简化版SMO算法是相似的,不同之处在于增加了优化方法,如果上篇文章已经看懂,我想这个代码会很好理解。创建一个svm-smo.py文件,编写代码如下:



# -*-coding:utf-8 -*-
import matplotlib.pyplot as plt
import numpy as np
import random

"""
Author:
    Jack Cui
Blog:
    http://blog.csdn.net/c406495762
Zhihu:
    https://www.zhihu.com/people/Jack--Cui/
Modify:
    2017-10-03
"""

class optStruct:
    """
    数据结构,维护所有需要操作的值
    Parameters:
        dataMatIn - 数据矩阵
        classLabels - 数据标签
        C - 松弛变量
        toler - 容错率
    """
    def __init__(self, dataMatIn, classLabels, C, toler):
        self.X = dataMatIn                                #数据矩阵
        self.labelMat = classLabels                        #数据标签
        self.C = C                                         #松弛变量
        self.tol = toler                                 #容错率
        self.m = np.shape(dataMatIn)[0]                 #数据矩阵行数
        self.alphas = np.mat(np.zeros((self.m,1)))         #根据矩阵行数初始化alpha参数为0
        self.b = 0                                         #初始化b参数为0
        self.eCache = np.mat(np.zeros((self.m,2)))         #根据矩阵行数初始化虎误差缓存,第一列为是否有效的标志位,第二列为实际的误差E的值。

def loadDataSet(fileName):
    """
    读取数据
    Parameters:
        fileName - 文件名
    Returns:
        dataMat - 数据矩阵
        labelMat - 数据标签
    """
    dataMat = []; labelMat = []
    fr = open(fileName)
    for line in fr.readlines():                                     #逐行读取,滤除空格等
        lineArr = line.strip().split('\t')
        dataMat.append([float(lineArr[0]), float(lineArr[1])])      #添加数据
        labelMat.append(float(lineArr[2]))                          #添加标签
    return dataMat,labelMat

def calcEk(oS, k):
    """
    计算误差
    Parameters:
        oS - 数据结构
        k - 标号为k的数据
    Returns:
        Ek - 标号为k的数据误差
    """
    fXk = float(np.multiply(oS.alphas,oS.labelMat).T*(oS.X*oS.X[k,:].T) + oS.b)
    Ek = fXk - float(oS.labelMat[k])
    return Ek

def selectJrand(i, m):
    """
    函数说明:随机选择alpha_j的索引值

    Parameters:
        i - alpha_i的索引值
        m - alpha参数个数
    Returns:
        j - alpha_j的索引值
    """
    j = i                                 #选择一个不等于i的j
    while (j == i):
        j = int(random.uniform(0, m))
    return j

def selectJ(i, oS, Ei):
    """
    内循环启发方式2
    Parameters:
        i - 标号为i的数据的索引值
        oS - 数据结构
        Ei - 标号为i的数据误差
    Returns:
        j, maxK - 标号为j或maxK的数据的索引值
        Ej - 标号为j的数据误差
    """
    maxK = -1; maxDeltaE = 0; Ej = 0                         #初始化
    oS.eCache[i] = [1,Ei]                                      #根据Ei更新误差缓存
    validEcacheList = np.nonzero(oS.eCache[:,0].A)[0]        #返回误差不为0的数据的索引值
    if (len(validEcacheList)) > 1:                            #有不为0的误差
        for k in validEcacheList:                           #遍历,找到最大的Ek
            if k == i: continue                             #不计算i,浪费时间
            Ek = calcEk(oS, k)                                #计算Ek
            deltaE = abs(Ei - Ek)                            #计算|Ei-Ek|
            if (deltaE > maxDeltaE):                        #找到maxDeltaE
                maxK = k; maxDeltaE = deltaE; Ej = Ek
        return maxK, Ej                                        #返回maxK,Ej
    else:                                                   #没有不为0的误差
        j = selectJrand(i, oS.m)                            #随机选择alpha_j的索引值
        Ej = calcEk(oS, j)                                    #计算Ej
    return j, Ej                                             #j,Ej

def updateEk(oS, k):
    """
    计算Ek,并更新误差缓存
    Parameters:
        oS - 数据结构
        k - 标号为k的数据的索引值
    Returns:
        无
    """
    Ek = calcEk(oS, k)                                        #计算Ek
    oS.eCache[k] = [1,Ek]                                    #更新误差缓存


def clipAlpha(aj,H,L):
    """
    修剪alpha_j
    Parameters:
        aj - alpha_j的值
        H - alpha上限
        L - alpha下限
    Returns:
        aj - 修剪后的alpah_j的值
    """
    if aj > H:
        aj = H
    if L > aj:
        aj = L
    return aj

def innerL(i, oS):
    """
    优化的SMO算法
    Parameters:
        i - 标号为i的数据的索引值
        oS - 数据结构
    Returns:
        1 - 有任意一对alpha值发生变化
        0 - 没有任意一对alpha值发生变化或变化太小
    """
    #步骤1:计算误差Ei
    Ei = calcEk(oS, i)
    #优化alpha,设定一定的容错率。
    if ((oS.labelMat[i] * Ei < -oS.tol) and (oS.alphas[i] < oS.C)) or ((oS.labelMat[i] * Ei > oS.tol) and (oS.alphas[i] > 0)):
        #使用内循环启发方式2选择alpha_j,并计算Ej
        j,Ej = selectJ(i, oS, Ei)
        #保存更新前的aplpha值,使用深拷贝
        alphaIold = oS.alphas[i].copy(); alphaJold = oS.alphas[j].copy();
        #步骤2:计算上下界L和H
        if (oS.labelMat[i] != oS.labelMat[j]):
            L = max(0, oS.alphas[j] - oS.alphas[i])
            H = min(oS.C, oS.C + oS.alphas[j] - oS.alphas[i])
        else:
            L = max(0, oS.alphas[j] + oS.alphas[i] - oS.C)
            H = min(oS.C, oS.alphas[j] + oS.alphas[i])
        if L == H:
            print("L==H")
            return 0
        #步骤3:计算eta
        eta = 2.0 * oS.X[i,:] * oS.X[j,:].T - oS.X[i,:] * oS.X[i,:].T - oS.X[j,:] * oS.X[j,:].T
        if eta >= 0:
            print("eta>=0")
            return 0
        #步骤4:更新alpha_j
        oS.alphas[j] -= oS.labelMat[j] * (Ei - Ej)/eta
        #步骤5:修剪alpha_j
        oS.alphas[j] = clipAlpha(oS.alphas[j],H,L)
        #更新Ej至误差缓存
        updateEk(oS, j)
        if (abs(oS.alphas[j] - alphaJold) < 0.00001):
            print("alpha_j变化太小")
            return 0
        #步骤6:更新alpha_i
        oS.alphas[i] += oS.labelMat[j]*oS.labelMat[i]*(alphaJold - oS.alphas[j])
        #更新Ei至误差缓存
        updateEk(oS, i)
        #步骤7:更新b_1和b_2
        b1 = oS.b - Ei- oS.labelMat[i]*(oS.alphas[i]-alphaIold)*oS.X[i,:]*oS.X[i,:].T - oS.labelMat[j]*(oS.alphas[j]-alphaJold)*oS.X[i,:]*oS.X[j,:].T
        b2 = oS.b - Ej- oS.labelMat[i]*(oS.alphas[i]-alphaIold)*oS.X[i,:]*oS.X[j,:].T - oS.labelMat[j]*(oS.alphas[j]-alphaJold)*oS.X[j,:]*oS.X[j,:].T
        #步骤8:根据b_1和b_2更新b
        if (0 < oS.alphas[i]) and (oS.C > oS.alphas[i]): oS.b = b1
        elif (0 < oS.alphas[j]) and (oS.C > oS.alphas[j]): oS.b = b2
        else: oS.b = (b1 + b2)/2.0
        return 1
    else:
        return 0

def smoP(dataMatIn, classLabels, C, toler, maxIter):
    """
    完整的线性SMO算法
    Parameters:
        dataMatIn - 数据矩阵
        classLabels - 数据标签
        C - 松弛变量
        toler - 容错率
        maxIter - 最大迭代次数
    Returns:
        oS.b - SMO算法计算的b
        oS.alphas - SMO算法计算的alphas
    """
    oS = optStruct(np.mat(dataMatIn), np.mat(classLabels).transpose(), C, toler)                    #初始化数据结构
    iter = 0                                                                                         #初始化当前迭代次数
    entireSet = True; alphaPairsChanged = 0
    while (iter < maxIter) and ((alphaPairsChanged > 0) or (entireSet)):                            #遍历整个数据集都alpha也没有更新或者超过最大迭代次数,则退出循环
        alphaPairsChanged = 0
        if entireSet:                                                                                #遍历整个数据集
            for i in range(oS.m):
                alphaPairsChanged += innerL(i,oS)                                                    #使用优化的SMO算法
                print("全样本遍历:第%d次迭代 样本:%d, alpha优化次数:%d" % (iter,i,alphaPairsChanged))
            iter += 1
        else:                                                                                         #遍历非边界值
            nonBoundIs = np.nonzero((oS.alphas.A > 0) * (oS.alphas.A < C))[0] #遍历不在边界0和C的alpha for i in nonBoundIs: alphaPairsChanged += innerL(i,oS) print("非边界遍历:第%d次迭代 样本:%d, alpha优化次数:%d" % (iter,i,alphaPairsChanged)) iter += 1 if entireSet: #遍历一次后改为非边界遍历 entireSet = False elif (alphaPairsChanged == 0): #如果alpha没有更新,计算全样本遍历 entireSet = True print("迭代次数: %d" % iter) return oS.b,oS.alphas #返回SMO算法计算的b和alphas def showClassifer(dataMat, classLabels, w, b): """ 分类结果可视化 Parameters: dataMat - 数据矩阵 w - 直线法向量 b - 直线解决 Returns: 无 """ #绘制样本点 data_plus = [] #正样本 data_minus = [] #负样本 for i in range(len(dataMat)): if classLabels[i] > 0:
            data_plus.append(dataMat[i])
        else:
            data_minus.append(dataMat[i])
    data_plus_np = np.array(data_plus)              #转换为numpy矩阵
    data_minus_np = np.array(data_minus)            #转换为numpy矩阵
    plt.scatter(np.transpose(data_plus_np)[0], np.transpose(data_plus_np)[1], s=30, alpha=0.7)   #正样本散点图
    plt.scatter(np.transpose(data_minus_np)[0], np.transpose(data_minus_np)[1], s=30, alpha=0.7) #负样本散点图
    #绘制直线
    x1 = max(dataMat)[0]
    x2 = min(dataMat)[0]
    a1, a2 = w
    b = float(b)
    a1 = float(a1[0])
    a2 = float(a2[0])
    y1, y2 = (-b- a1*x1)/a2, (-b - a1*x2)/a2
    plt.plot([x1, x2], [y1, y2])
    #找出支持向量点
    for i, alpha in enumerate(alphas):
        if abs(alpha) > 0:
            x, y = dataMat[i]
            plt.scatter([x], [y], s=150, c='none', alpha=0.7, linewidth=1.5, edgecolor='red')
    plt.show()


def calcWs(alphas,dataArr,classLabels):
    """
    计算w
    Parameters:
        dataArr - 数据矩阵
        classLabels - 数据标签
        alphas - alphas值
    Returns:
        w - 计算得到的w
    """
    X = np.mat(dataArr); labelMat = np.mat(classLabels).transpose()
    m,n = np.shape(X)
    w = np.zeros((n,1))
    for i in range(m):
        w += np.multiply(alphas[i]*labelMat[i],X[i,:].T)
    return w

if __name__ == '__main__':
    dataArr, classLabels = loadDataSet('testSet.txt')
    b, alphas = smoP(dataArr, classLabels, 0.6, 0.001, 40)
    w = calcWs(alphas,dataArr, classLabels)
    showClassifer(dataArr, classLabels, w, b)

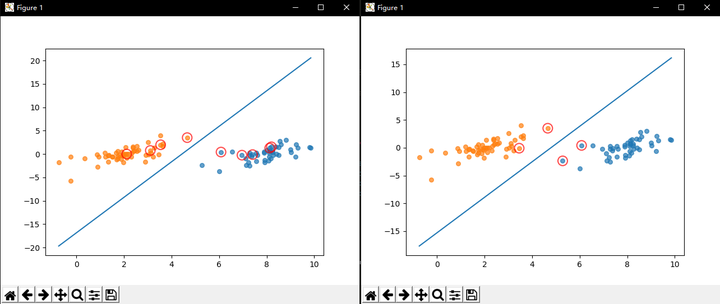

完整版SMO算法(左图)与简化版SMO算法(右图)运行结果对比如下图所示:

图中画红圈的样本点为支持向量上的点,是满足算法的一种解。完整版SMO算法覆盖整个数据集进行计算,而简化版SMO算法是随机选择的。可以看出,完整版SMO算法选出的支持向量样点更多,更接近理想的分隔超平面。

对比两种算法的运算时间,我的测试结果是完整版SMO算法的速度比简化版SMO算法的速度快6倍左右。

其实,优化方法不仅仅是简单的启发式选择,还有其他优化方法,SMO算法速度还可以进一步提高。但是鉴于文章进度,这里不再进行展开。感兴趣的朋友,可以移步这里进行理论学习:cnblogs.com/zangrunqian


三、非线性SVM

1、核技巧

我们已经了解到,SVM如何处理线性可分的情况,而对于非线性的情况,SVM的处理方式就是选择一个核函数。简而言之:在线性不可分的情况下,SVM通过某种事先选择的非线性映射(核函数)将输入变量映到一个高维特征空间,将其变成在高维空间线性可分,在这个高维空间中构造最优分类超平面。

根据上篇文章,线性可分的情况下,可知最终的超平面方程为:

将上述公式用内积来表示:

对于线性不可分,我们使用一个非线性映射,将数据映射到特征空间,在特征空间中使用线性学习器,分类函数变形如下:

其中ϕ从输入空间(X)到某个特征空间(F)的映射,这意味着建立非线性学习器分为两步:

  • 首先使用一个非线性映射将数据变换到一个特征空间F;
  • 然后在特征空间使用线性学习器分类。

如果有一种方法可以在特征空间中直接计算内积 <ϕ(x_i),ϕ(x)> ,就像在原始输入点的函数中一样,就有可能将两个步骤融合到一起建立一个分线性的学习器,这样直接计算的方法称为核函数方法。

这里直接给出一个定义:核是一个函数 k ,对所有 x,z∈X ,满足 k(x,z)=<ϕ(x_i),ϕ(x)> ,这里 ϕ(·) 是从原始输入空间X到内积空间F的映射。

简而言之:如果不是用核技术,就会先计算线性映 ϕ(x_1)ϕ(x_2) ,然后计算这它们的内积,使用了核技术之后,先把 ϕ(x_1)ϕ(x_2) 的一般表达式 <ϕ(x_1),ϕ(x_2)>=k(<ϕ(x_1),ϕ(x_2) >) 计算出来,这里的 <·,·> 表示内积, k(·,·) 就是对应的核函数,这个表达式往往非常简单,所以计算非常方便。

这种将内积替换成核函数的方式被称为核技巧(kernel trick)。

2、非线性数据处理

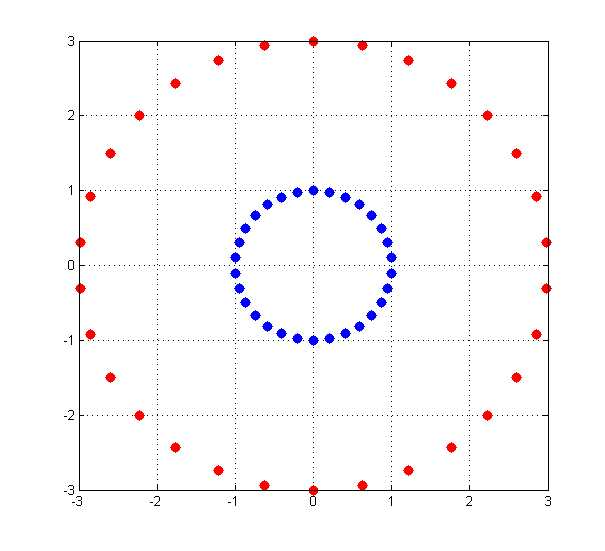

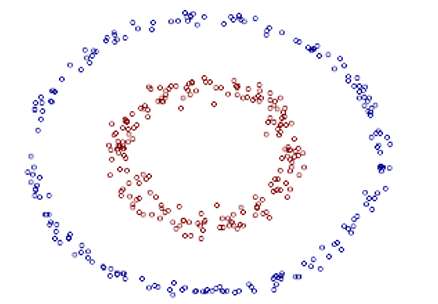

已经知道了核技巧是什么,但是为什么要这样做呢?我们先举一个简单的例子,进行说明。假设二维平面x-y上存在若干点,其中点集A服从 {x,y|x^2+y^2=1} ,点集B服从 {x,y|x^2+y^2=9} ,那么这些点在二维平面上的分布是这样的:

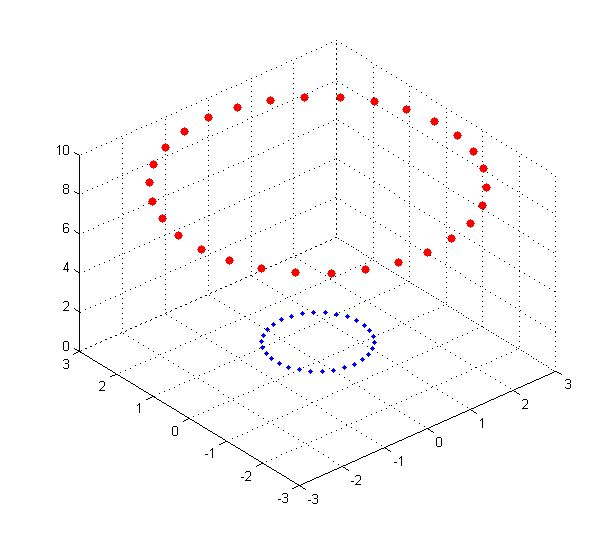

蓝色的是点集A,红色的是点集B,他们在xy平面上并不能线性可分,即用一条直线分割( 虽然肉眼是可以识别的) 。采用映射 (x,y)->(x,y,x^2+y^2) 后,在三维空间的点的分布为:

可见红色和蓝色的点被映射到了不同的平面,在更高维空间中是线性可分的(用一个平面去分割)。

上述例子中的样本点的分布遵循圆的分布。继续推广到椭圆的一般样本形式:

上图的两类数据分布为两个椭圆的形状,这样的数据本身就是不可分的。不难发现,这两个半径不同的椭圆是加上了少量的噪音生成得到的。所以,一个理想的分界应该也是一个椭圆,而不是一个直线。如果用X1和X2来表示这个二维平面的两个坐标的话,我们知道这个分界椭圆可以写为:

这个方程就是高中学过的椭圆一般方程。注意上面的形式,如果我们构造另外一个五维的空间,其中五个坐标的值分别为:

那么,显然我们可以将这个分界的椭圆方程写成如下形式:

这个关于新的坐标 Z_1,Z_2,Z_3,Z_4,Z_5 的方程,就是一个超平面方程,它的维度是5。也就是说,如果我们做一个映射 ϕ : 二维 → 五维,将  X_1,X_2 按照上面的规则映射为 Z_1,Z_2,··· ,Z_5 ,那么在新的空间中原来的数据将变成线性可分的,从而使用之前我们推导的线性分类算法就可以进行处理了。

我们举个简单的计算例子,现在假设已知的映射函数为:

这个是一个从2维映射到5维的例子。如果没有使用核函数,根据上一小节的介绍,我们需要先结算映射后的结果,然后再进行内积运算。那么对于两个向量a1=(x1,x2)和a2=(y1,y2)有:

另外,如果我们不进行映射计算,直接运算下面的公式:

你会发现,这两个公式的计算结果是相同的。区别在于什么呢?

  • 一个是根据映射函数,映射到高维空间中,然后再根据内积的公式进行计算,计算量大;
  • 另一个则直接在原来的低维空间中进行计算,而不需要显式地写出映射后的结果,计算量小。

其实,在这个例子中,核函数就是:

我们通过 k(x_1,x_2) 的低维运算得到了先映射再内积的高维运算的结果,这就是核函数的神奇之处,它有效减少了我们的计算量。在这个例子中,我们对一个2维空间做映射,选择的新的空间是原始空间的所以一阶和二阶的组合,得到了5维的新空间;如果原始空间是3维的,那么我们会得到19维的新空间,这个数目是呈爆炸性增长的。如果我们使用 ϕ(·) 做映射计算,难度非常大,而且如果遇到无穷维的情况,就根本无从计算了。所以使用核函数进行计算是非常有必要的。

3、核技巧的实现

通过核技巧的转变,我们的分类函数变为:

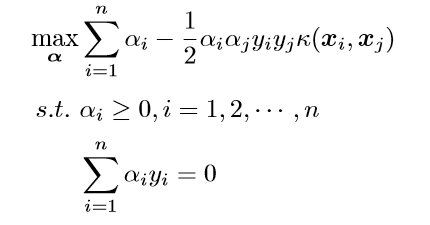

我们的对偶问题变成了:

这样,我们就避开了高纬度空间中的计算。当然,我们刚刚的例子是非常简单的,我们可以手动构造出来对应映射的核函数出来,如果对于任意一个映射,要构造出对应的核函数就很困难了。因此,通常,人们会从一些常用的核函数中进行选择,根据问题和数据的不同,选择不同的参数,得到不同的核函数。接下来,要介绍的就是一个非常流行的核函数,那就是径向基核函数。

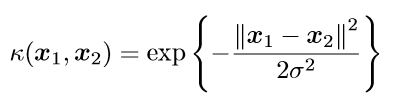

径向基核函数是SVM中常用的一个核函数。径向基核函数采用向量作为自变量的函数,能够基于向量举例运算输出一个标量。径向基核函数的高斯版本的公式如下:

其中,σ是用户自定义的用于确定到达率(reach)或者说函数值跌落到0的速度参数。上述高斯核函数将数据从原始空间映射到无穷维空间。关于无穷维空间,我们不必太担心。高斯核函数只是一个常用的核函数,使用者并不需要确切地理解数据到底是如何表现的,而且使用高斯核函数还会得到一个理想的结果。如果σ选得很大的话,高次特征上的权重实际上衰减得非常快,所以实际上(数值上近似一下)相当于一个低维的子空间;反过来,如果σ选得很小,则可以将任意的数据映射为线性可分——当然,这并不一定是好事,因为随之而来的可能是非常严重的过拟合问题。不过,总的来说,通过调控参数σ,高斯核实际上具有相当高的灵活性,也是使用最广泛的核函数之一。


四、编程实现非线性SVM

接下来,我们将使用testSetRBF.txt和testSetRBF2.txt,前者作为训练集,后者作为测试集。数据集下载地址:github.com/Jack-Cherish

1、可视化数据集

我们先编写程序简单看下数据集:

# -*-coding:utf-8 -*-
import matplotlib.pyplot as plt
import numpy as np

def showDataSet(dataMat, labelMat):
    """
    数据可视化
    Parameters:
        dataMat - 数据矩阵
        labelMat - 数据标签
    Returns:
        无
    """
    data_plus = []                                  #正样本
    data_minus = []                                 #负样本
    for i in range(len(dataMat)):
        if labelMat[i] &amp;gt; 0:
            data_plus.append(dataMat[i])
        else:
            data_minus.append(dataMat[i])
    data_plus_np = np.array(data_plus)              #转换为numpy矩阵
    data_minus_np = np.array(data_minus)            #转换为numpy矩阵
    plt.scatter(np.transpose(data_plus_np)[0], np.transpose(data_plus_np)[1])   #正样本散点图
    plt.scatter(np.transpose(data_minus_np)[0], np.transpose(data_minus_np)[1]) #负样本散点图
    plt.show()

if __name__ == '__main__':
    dataArr,labelArr = loadDataSet('testSetRBF.txt')                        #加载训练集
    showDataSet(dataArr, labelArr)

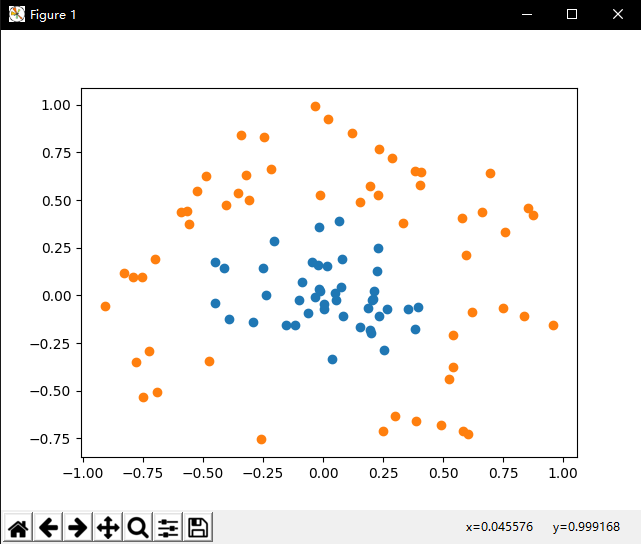

程序运行结果:

可见,数据明显是线性不可分的。下面我们根据公式,编写核函数,并增加初始化参数kTup用于存储核函数有关的信息,同时我们只要将之前的内积运算变成核函数的运算即可。最后编写testRbf()函数,用于测试。创建svmMLiA.py文件,编写代码如下:



# -*-coding:utf-8 -*-
import matplotlib.pyplot as plt
import numpy as np
import random

"""
Author:
    Jack Cui
Blog:
    http://blog.csdn.net/c406495762
Zhihu:
    https://www.zhihu.com/people/Jack--Cui/
Modify:
    2017-10-03
"""

class optStruct:
    """
    数据结构,维护所有需要操作的值
    Parameters:
        dataMatIn - 数据矩阵
        classLabels - 数据标签
        C - 松弛变量
        toler - 容错率
        kTup - 包含核函数信息的元组,第一个参数存放核函数类别,第二个参数存放必要的核函数需要用到的参数
    """
    def __init__(self, dataMatIn, classLabels, C, toler, kTup):
        self.X = dataMatIn                                #数据矩阵
        self.labelMat = classLabels                        #数据标签
        self.C = C                                         #松弛变量
        self.tol = toler                                 #容错率
        self.m = np.shape(dataMatIn)[0]                 #数据矩阵行数
        self.alphas = np.mat(np.zeros((self.m,1)))         #根据矩阵行数初始化alpha参数为0
        self.b = 0                                         #初始化b参数为0
        self.eCache = np.mat(np.zeros((self.m,2)))         #根据矩阵行数初始化虎误差缓存,第一列为是否有效的标志位,第二列为实际的误差E的值。
        self.K = np.mat(np.zeros((self.m,self.m)))        #初始化核K
        for i in range(self.m):                            #计算所有数据的核K
            self.K[:,i] = kernelTrans(self.X, self.X[i,:], kTup)

def kernelTrans(X, A, kTup):
    """
    通过核函数将数据转换更高维的空间
    Parameters:
        X - 数据矩阵
        A - 单个数据的向量
        kTup - 包含核函数信息的元组
    Returns:
        K - 计算的核K
    """
    m,n = np.shape(X)
    K = np.mat(np.zeros((m,1)))
    if kTup[0] == 'lin': K = X * A.T                       #线性核函数,只进行内积。
    elif kTup[0] == 'rbf':                                 #高斯核函数,根据高斯核函数公式进行计算
        for j in range(m):
            deltaRow = X[j,:] - A
            K[j] = deltaRow*deltaRow.T
        K = np.exp(K/(-1*kTup[1]**2))                     #计算高斯核K
    else: raise NameError('核函数无法识别')
    return K                                             #返回计算的核K

def loadDataSet(fileName):
    """
    读取数据
    Parameters:
        fileName - 文件名
    Returns:
        dataMat - 数据矩阵
        labelMat - 数据标签
    """
    dataMat = []; labelMat = []
    fr = open(fileName)
    for line in fr.readlines():                                     #逐行读取,滤除空格等
        lineArr = line.strip().split('\t')
        dataMat.append([float(lineArr[0]), float(lineArr[1])])      #添加数据
        labelMat.append(float(lineArr[2]))                          #添加标签
    return dataMat,labelMat

def calcEk(oS, k):
    """
    计算误差
    Parameters:
        oS - 数据结构
        k - 标号为k的数据
    Returns:
        Ek - 标号为k的数据误差
    """
    fXk = float(np.multiply(oS.alphas,oS.labelMat).T*oS.K[:,k] + oS.b)
    Ek = fXk - float(oS.labelMat[k])
    return Ek

def selectJrand(i, m):
    """
    函数说明:随机选择alpha_j的索引值

    Parameters:
        i - alpha_i的索引值
        m - alpha参数个数
    Returns:
        j - alpha_j的索引值
    """
    j = i                                 #选择一个不等于i的j
    while (j == i):
        j = int(random.uniform(0, m))
    return j

def selectJ(i, oS, Ei):
    """
    内循环启发方式2
    Parameters:
        i - 标号为i的数据的索引值
        oS - 数据结构
        Ei - 标号为i的数据误差
    Returns:
        j, maxK - 标号为j或maxK的数据的索引值
        Ej - 标号为j的数据误差
    """
    maxK = -1; maxDeltaE = 0; Ej = 0                         #初始化
    oS.eCache[i] = [1,Ei]                                      #根据Ei更新误差缓存
    validEcacheList = np.nonzero(oS.eCache[:,0].A)[0]        #返回误差不为0的数据的索引值
    if (len(validEcacheList)) &amp;gt; 1:                            #有不为0的误差
        for k in validEcacheList:                           #遍历,找到最大的Ek
            if k == i: continue                             #不计算i,浪费时间
            Ek = calcEk(oS, k)                                #计算Ek
            deltaE = abs(Ei - Ek)                            #计算|Ei-Ek|
            if (deltaE &amp;gt; maxDeltaE):                        #找到maxDeltaE
                maxK = k; maxDeltaE = deltaE; Ej = Ek
        return maxK, Ej                                        #返回maxK,Ej
    else:                                                   #没有不为0的误差
        j = selectJrand(i, oS.m)                            #随机选择alpha_j的索引值
        Ej = calcEk(oS, j)                                    #计算Ej
    return j, Ej                                             #j,Ej

def updateEk(oS, k):
    """
    计算Ek,并更新误差缓存
    Parameters:
        oS - 数据结构
        k - 标号为k的数据的索引值
    Returns:
        无
    """
    Ek = calcEk(oS, k)                                        #计算Ek
    oS.eCache[k] = [1,Ek]                                    #更新误差缓存

def clipAlpha(aj,H,L):
    """
    修剪alpha_j
    Parameters:
        aj - alpha_j的值
        H - alpha上限
        L - alpha下限
    Returns:
        aj - 修剪后的alpah_j的值
    """
    if aj &amp;gt; H:
        aj = H
    if L &amp;gt; aj:
        aj = L
    return aj

def innerL(i, oS):
    """
    优化的SMO算法
    Parameters:
        i - 标号为i的数据的索引值
        oS - 数据结构
    Returns:
        1 - 有任意一对alpha值发生变化
        0 - 没有任意一对alpha值发生变化或变化太小
    """
    #步骤1:计算误差Ei
    Ei = calcEk(oS, i)
    #优化alpha,设定一定的容错率。
    if ((oS.labelMat[i] * Ei &amp;lt; -oS.tol) and (oS.alphas[i] &amp;lt; oS.C)) or ((oS.labelMat[i] * Ei &amp;gt; oS.tol) and (oS.alphas[i] &amp;gt; 0)):
        #使用内循环启发方式2选择alpha_j,并计算Ej
        j,Ej = selectJ(i, oS, Ei)
        #保存更新前的aplpha值,使用深拷贝
        alphaIold = oS.alphas[i].copy(); alphaJold = oS.alphas[j].copy();
        #步骤2:计算上下界L和H
        if (oS.labelMat[i] != oS.labelMat[j]):
            L = max(0, oS.alphas[j] - oS.alphas[i])
            H = min(oS.C, oS.C + oS.alphas[j] - oS.alphas[i])
        else:
            L = max(0, oS.alphas[j] + oS.alphas[i] - oS.C)
            H = min(oS.C, oS.alphas[j] + oS.alphas[i])
        if L == H:
            print("L==H")
            return 0
        #步骤3:计算eta
        eta = 2.0 * oS.K[i,j] - oS.K[i,i] - oS.K[j,j]
        if eta &amp;gt;= 0:
            print("eta&amp;gt;=0")
            return 0
        #步骤4:更新alpha_j
        oS.alphas[j] -= oS.labelMat[j] * (Ei - Ej)/eta
        #步骤5:修剪alpha_j
        oS.alphas[j] = clipAlpha(oS.alphas[j],H,L)
        #更新Ej至误差缓存
        updateEk(oS, j)
        if (abs(oS.alphas[j] - alphaJold) &amp;lt; 0.00001):
            print("alpha_j变化太小")
            return 0
        #步骤6:更新alpha_i
        oS.alphas[i] += oS.labelMat[j]*oS.labelMat[i]*(alphaJold - oS.alphas[j])
        #更新Ei至误差缓存
        updateEk(oS, i)
        #步骤7:更新b_1和b_2
        b1 = oS.b - Ei- oS.labelMat[i]*(oS.alphas[i]-alphaIold)*oS.K[i,i] - oS.labelMat[j]*(oS.alphas[j]-alphaJold)*oS.K[i,j]
        b2 = oS.b - Ej- oS.labelMat[i]*(oS.alphas[i]-alphaIold)*oS.K[i,j]- oS.labelMat[j]*(oS.alphas[j]-alphaJold)*oS.K[j,j]
        #步骤8:根据b_1和b_2更新b
        if (0 &amp;lt; oS.alphas[i]) and (oS.C &amp;gt; oS.alphas[i]): oS.b = b1
        elif (0 &amp;lt; oS.alphas[j]) and (oS.C &amp;gt; oS.alphas[j]): oS.b = b2
        else: oS.b = (b1 + b2)/2.0
        return 1
    else:
        return 0

def smoP(dataMatIn, classLabels, C, toler, maxIter, kTup = ('lin',0)):
    """
    完整的线性SMO算法
    Parameters:
        dataMatIn - 数据矩阵
        classLabels - 数据标签
        C - 松弛变量
        toler - 容错率
        maxIter - 最大迭代次数
        kTup - 包含核函数信息的元组
    Returns:
        oS.b - SMO算法计算的b
        oS.alphas - SMO算法计算的alphas
    """
    oS = optStruct(np.mat(dataMatIn), np.mat(classLabels).transpose(), C, toler, kTup)                #初始化数据结构
    iter = 0                                                                                         #初始化当前迭代次数
    entireSet = True; alphaPairsChanged = 0
    while (iter &amp;lt; maxIter) and ((alphaPairsChanged &amp;gt; 0) or (entireSet)):                            #遍历整个数据集都alpha也没有更新或者超过最大迭代次数,则退出循环
        alphaPairsChanged = 0
        if entireSet:                                                                                #遍历整个数据集
            for i in range(oS.m):
                alphaPairsChanged += innerL(i,oS)                                                    #使用优化的SMO算法
                print("全样本遍历:第%d次迭代 样本:%d, alpha优化次数:%d" % (iter,i,alphaPairsChanged))
            iter += 1
        else:                                                                                         #遍历非边界值
            nonBoundIs = np.nonzero((oS.alphas.A &amp;gt; 0) * (oS.alphas.A &amp;lt; C))[0] #遍历不在边界0和C的alpha for i in nonBoundIs: alphaPairsChanged += innerL(i,oS) print("非边界遍历:第%d次迭代 样本:%d, alpha优化次数:%d" % (iter,i,alphaPairsChanged)) iter += 1 if entireSet: #遍历一次后改为非边界遍历 entireSet = False elif (alphaPairsChanged == 0): #如果alpha没有更新,计算全样本遍历 entireSet = True print("迭代次数: %d" % iter) return oS.b,oS.alphas #返回SMO算法计算的b和alphas def testRbf(k1 = 1.3): """ 测试函数 Parameters: k1 - 使用高斯核函数的时候表示到达率 Returns: 无 """ dataArr,labelArr = loadDataSet('testSetRBF.txt') #加载训练集 b,alphas = smoP(dataArr, labelArr, 200, 0.0001, 100, ('rbf', k1)) #根据训练集计算b和alphas datMat = np.mat(dataArr); labelMat = np.mat(labelArr).transpose() svInd = np.nonzero(alphas.A &amp;gt; 0)[0]                                        #获得支持向量
    sVs = datMat[svInd]
    labelSV = labelMat[svInd];
    print("支持向量个数:%d" % np.shape(sVs)[0])
    m,n = np.shape(datMat)
    errorCount = 0
    for i in range(m):
        kernelEval = kernelTrans(sVs,datMat[i,:],('rbf', k1))                #计算各个点的核
        predict = kernelEval.T * np.multiply(labelSV,alphas[svInd]) + b     #根据支持向量的点,计算超平面,返回预测结果
        if np.sign(predict) != np.sign(labelArr[i]): errorCount += 1        #返回数组中各元素的正负符号,用1和-1表示,并统计错误个数
    print("训练集错误率: %.2f%%" % ((float(errorCount)/m)*100))             #打印错误率
    dataArr,labelArr = loadDataSet('testSetRBF2.txt')                         #加载测试集
    errorCount = 0
    datMat = np.mat(dataArr); labelMat = np.mat(labelArr).transpose()
    m,n = np.shape(datMat)
    for i in range(m):
        kernelEval = kernelTrans(sVs,datMat[i,:],('rbf', k1))                 #计算各个点的核
        predict=kernelEval.T * np.multiply(labelSV,alphas[svInd]) + b         #根据支持向量的点,计算超平面,返回预测结果
        if np.sign(predict) != np.sign(labelArr[i]): errorCount += 1        #返回数组中各元素的正负符号,用1和-1表示,并统计错误个数
    print("测试集错误率: %.2f%%" % ((float(errorCount)/m)*100))             #打印错误率

def showDataSet(dataMat, labelMat):
    """
    数据可视化
    Parameters:
        dataMat - 数据矩阵
        labelMat - 数据标签
    Returns:
        无
    """
    data_plus = []                                  #正样本
    data_minus = []                                 #负样本
    for i in range(len(dataMat)):
        if labelMat[i] &amp;gt; 0:
            data_plus.append(dataMat[i])
        else:
            data_minus.append(dataMat[i])
    data_plus_np = np.array(data_plus)              #转换为numpy矩阵
    data_minus_np = np.array(data_minus)            #转换为numpy矩阵
    plt.scatter(np.transpose(data_plus_np)[0], np.transpose(data_plus_np)[1])   #正样本散点图
    plt.scatter(np.transpose(data_minus_np)[0], np.transpose(data_minus_np)[1]) #负样本散点图
    plt.show()

if __name__ == '__main__':
    testRbf()

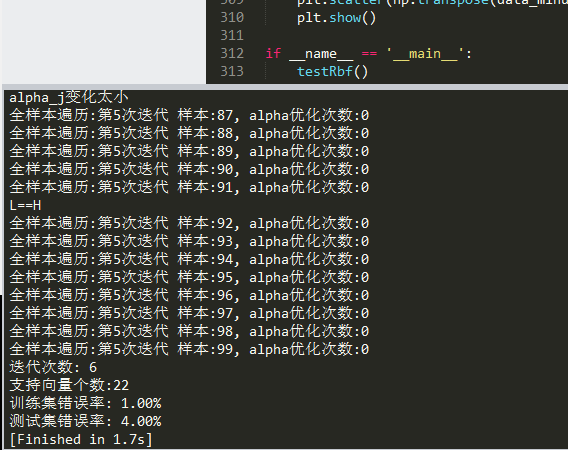

运行结果如下图所示:

可以看到,训练集错误率为1%,测试集错误率都是4%,训练耗时1.7s 。可以尝试更换不同的K1参数以观察测试错误率、训练错误率、支持向量个数随k1的变化情况。你会发现K1过大,会出现过拟合的情况,即训练集错误率低,但是测试集错误率高。

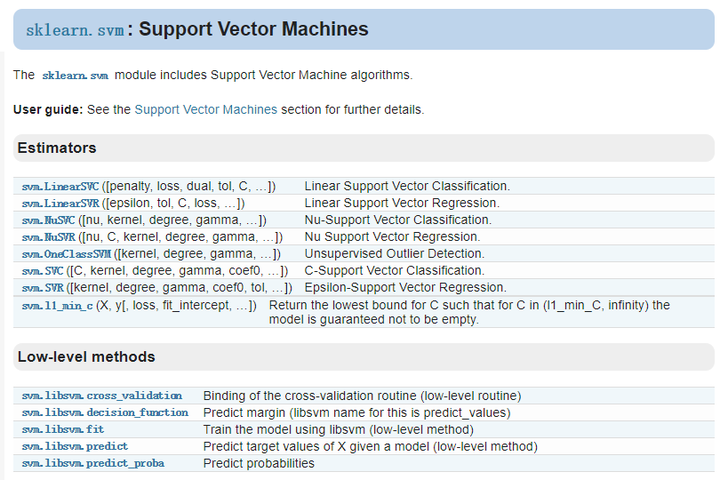

五、Sklearn构建SVM分类器

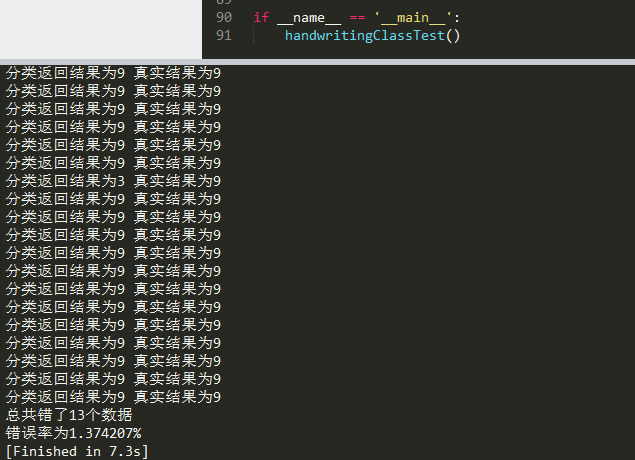

在第一篇文章中,我们使用了kNN进行手写数字识别。它的缺点是存储空间大,因为要保留所有的训练样本,如果你的老板让你节约这个内存空间,并达到相同的识别效果,甚至更好。那这个时候,我们就要可以使用SVM了,因为它只需要保留支持向量即可,而且能获得可比的效果。

使用的数据集还是kNN用到的数据集(testDigits和trainingDigits):github.com/Jack-Cherish

如果对这个数据集不了解的,可以先看看我的第一篇文章:

CSDN:blog.csdn.net/c40649576

知乎:zhuanlan.zhihu.com/p/28

首先,我们先使用自己用python写的代码进行训练。创建文件svm-digits.py文件,编写代码如下:



# -*-coding:utf-8 -*-
import matplotlib.pyplot as plt
import numpy as np
import random

"""
Author:
    Jack Cui
Blog:
    http://blog.csdn.net/c406495762
Zhihu:
    https://www.zhihu.com/people/Jack--Cui/
Modify:
    2017-10-03
"""

class optStruct:
    """
    数据结构,维护所有需要操作的值
    Parameters:
        dataMatIn - 数据矩阵
        classLabels - 数据标签
        C - 松弛变量
        toler - 容错率
        kTup - 包含核函数信息的元组,第一个参数存放核函数类别,第二个参数存放必要的核函数需要用到的参数
    """
    def __init__(self, dataMatIn, classLabels, C, toler, kTup):
        self.X = dataMatIn                                #数据矩阵
        self.labelMat = classLabels                        #数据标签
        self.C = C                                         #松弛变量
        self.tol = toler                                 #容错率
        self.m = np.shape(dataMatIn)[0]                 #数据矩阵行数
        self.alphas = np.mat(np.zeros((self.m,1)))         #根据矩阵行数初始化alpha参数为0
        self.b = 0                                         #初始化b参数为0
        self.eCache = np.mat(np.zeros((self.m,2)))         #根据矩阵行数初始化虎误差缓存,第一列为是否有效的标志位,第二列为实际的误差E的值。
        self.K = np.mat(np.zeros((self.m,self.m)))        #初始化核K
        for i in range(self.m):                            #计算所有数据的核K
            self.K[:,i] = kernelTrans(self.X, self.X[i,:], kTup)

def kernelTrans(X, A, kTup):
    """
    通过核函数将数据转换更高维的空间
    Parameters:
        X - 数据矩阵
        A - 单个数据的向量
        kTup - 包含核函数信息的元组
    Returns:
        K - 计算的核K
    """
    m,n = np.shape(X)
    K = np.mat(np.zeros((m,1)))
    if kTup[0] == 'lin': K = X * A.T                       #线性核函数,只进行内积。
    elif kTup[0] == 'rbf':                                 #高斯核函数,根据高斯核函数公式进行计算
        for j in range(m):
            deltaRow = X[j,:] - A
            K[j] = deltaRow*deltaRow.T
        K = np.exp(K/(-1*kTup[1]**2))                     #计算高斯核K
    else: raise NameError('核函数无法识别')
    return K                                             #返回计算的核K

def loadDataSet(fileName):
    """
    读取数据
    Parameters:
        fileName - 文件名
    Returns:
        dataMat - 数据矩阵
        labelMat - 数据标签
    """
    dataMat = []; labelMat = []
    fr = open(fileName)
    for line in fr.readlines():                                     #逐行读取,滤除空格等
        lineArr = line.strip().split('\t')
        dataMat.append([float(lineArr[0]), float(lineArr[1])])      #添加数据
        labelMat.append(float(lineArr[2]))                          #添加标签
    return dataMat,labelMat

def calcEk(oS, k):
    """
    计算误差
    Parameters:
        oS - 数据结构
        k - 标号为k的数据
    Returns:
        Ek - 标号为k的数据误差
    """
    fXk = float(np.multiply(oS.alphas,oS.labelMat).T*oS.K[:,k] + oS.b)
    Ek = fXk - float(oS.labelMat[k])
    return Ek

def selectJrand(i, m):
    """
    函数说明:随机选择alpha_j的索引值

    Parameters:
        i - alpha_i的索引值
        m - alpha参数个数
    Returns:
        j - alpha_j的索引值
    """
    j = i                                 #选择一个不等于i的j
    while (j == i):
        j = int(random.uniform(0, m))
    return j

def selectJ(i, oS, Ei):
    """
    内循环启发方式2
    Parameters:
        i - 标号为i的数据的索引值
        oS - 数据结构
        Ei - 标号为i的数据误差
    Returns:
        j, maxK - 标号为j或maxK的数据的索引值
        Ej - 标号为j的数据误差
    """
    maxK = -1; maxDeltaE = 0; Ej = 0                         #初始化
    oS.eCache[i] = [1,Ei]                                      #根据Ei更新误差缓存
    validEcacheList = np.nonzero(oS.eCache[:,0].A)[0]        #返回误差不为0的数据的索引值
    if (len(validEcacheList)) &amp;gt; 1:                            #有不为0的误差
        for k in validEcacheList:                           #遍历,找到最大的Ek
            if k == i: continue                             #不计算i,浪费时间
            Ek = calcEk(oS, k)                                #计算Ek
            deltaE = abs(Ei - Ek)                            #计算|Ei-Ek|
            if (deltaE &amp;gt; maxDeltaE):                        #找到maxDeltaE
                maxK = k; maxDeltaE = deltaE; Ej = Ek
        return maxK, Ej                                        #返回maxK,Ej
    else:                                                   #没有不为0的误差
        j = selectJrand(i, oS.m)                            #随机选择alpha_j的索引值
        Ej = calcEk(oS, j)                                    #计算Ej
    return j, Ej                                             #j,Ej

def updateEk(oS, k):
    """
    计算Ek,并更新误差缓存
    Parameters:
        oS - 数据结构
        k - 标号为k的数据的索引值
    Returns:
        无
    """
    Ek = calcEk(oS, k)                                        #计算Ek
    oS.eCache[k] = [1,Ek]                                    #更新误差缓存


def clipAlpha(aj,H,L):
    """
    修剪alpha_j
    Parameters:
        aj - alpha_j的值
        H - alpha上限
        L - alpha下限
    Returns:
        aj - 修剪后的alpah_j的值
    """
    if aj &amp;gt; H:
        aj = H
    if L &amp;gt; aj:
        aj = L
    return aj

def innerL(i, oS):
    """
    优化的SMO算法
    Parameters:
        i - 标号为i的数据的索引值
        oS - 数据结构
    Returns:
        1 - 有任意一对alpha值发生变化
        0 - 没有任意一对alpha值发生变化或变化太小
    """
    #步骤1:计算误差Ei
    Ei = calcEk(oS, i)
    #优化alpha,设定一定的容错率。
    if ((oS.labelMat[i] * Ei &amp;lt; -oS.tol) and (oS.alphas[i] &amp;lt; oS.C)) or ((oS.labelMat[i] * Ei &amp;gt; oS.tol) and (oS.alphas[i] &amp;gt; 0)):
        #使用内循环启发方式2选择alpha_j,并计算Ej
        j,Ej = selectJ(i, oS, Ei)
        #保存更新前的aplpha值,使用深拷贝
        alphaIold = oS.alphas[i].copy(); alphaJold = oS.alphas[j].copy();
        #步骤2:计算上下界L和H
        if (oS.labelMat[i] != oS.labelMat[j]):
            L = max(0, oS.alphas[j] - oS.alphas[i])
            H = min(oS.C, oS.C + oS.alphas[j] - oS.alphas[i])
        else:
            L = max(0, oS.alphas[j] + oS.alphas[i] - oS.C)
            H = min(oS.C, oS.alphas[j] + oS.alphas[i])
        if L == H:
            print("L==H")
            return 0
        #步骤3:计算eta
        eta = 2.0 * oS.K[i,j] - oS.K[i,i] - oS.K[j,j]
        if eta &amp;gt;= 0:
            print("eta&amp;gt;=0")
            return 0
        #步骤4:更新alpha_j
        oS.alphas[j] -= oS.labelMat[j] * (Ei - Ej)/eta
        #步骤5:修剪alpha_j
        oS.alphas[j] = clipAlpha(oS.alphas[j],H,L)
        #更新Ej至误差缓存
        updateEk(oS, j)
        if (abs(oS.alphas[j] - alphaJold) &amp;lt; 0.00001):
            print("alpha_j变化太小")
            return 0
        #步骤6:更新alpha_i
        oS.alphas[i] += oS.labelMat[j]*oS.labelMat[i]*(alphaJold - oS.alphas[j])
        #更新Ei至误差缓存
        updateEk(oS, i)
        #步骤7:更新b_1和b_2
        b1 = oS.b - Ei- oS.labelMat[i]*(oS.alphas[i]-alphaIold)*oS.K[i,i] - oS.labelMat[j]*(oS.alphas[j]-alphaJold)*oS.K[i,j]
        b2 = oS.b - Ej- oS.labelMat[i]*(oS.alphas[i]-alphaIold)*oS.K[i,j]- oS.labelMat[j]*(oS.alphas[j]-alphaJold)*oS.K[j,j]
        #步骤8:根据b_1和b_2更新b
        if (0 &amp;lt; oS.alphas[i]) and (oS.C &amp;gt; oS.alphas[i]): oS.b = b1
        elif (0 &amp;lt; oS.alphas[j]) and (oS.C &amp;gt; oS.alphas[j]): oS.b = b2
        else: oS.b = (b1 + b2)/2.0
        return 1
    else:
        return 0

def smoP(dataMatIn, classLabels, C, toler, maxIter, kTup = ('lin',0)):
    """
    完整的线性SMO算法
    Parameters:
        dataMatIn - 数据矩阵
        classLabels - 数据标签
        C - 松弛变量
        toler - 容错率
        maxIter - 最大迭代次数
        kTup - 包含核函数信息的元组
    Returns:
        oS.b - SMO算法计算的b
        oS.alphas - SMO算法计算的alphas
    """
    oS = optStruct(np.mat(dataMatIn), np.mat(classLabels).transpose(), C, toler, kTup)                #初始化数据结构
    iter = 0                                                                                         #初始化当前迭代次数
    entireSet = True; alphaPairsChanged = 0
    while (iter &amp;lt; maxIter) and ((alphaPairsChanged &amp;gt; 0) or (entireSet)):                            #遍历整个数据集都alpha也没有更新或者超过最大迭代次数,则退出循环
        alphaPairsChanged = 0
        if entireSet:                                                                                #遍历整个数据集
            for i in range(oS.m):
                alphaPairsChanged += innerL(i,oS)                                                    #使用优化的SMO算法
                print("全样本遍历:第%d次迭代 样本:%d, alpha优化次数:%d" % (iter,i,alphaPairsChanged))
            iter += 1
        else:                                                                                         #遍历非边界值
            nonBoundIs = np.nonzero((oS.alphas.A &amp;gt; 0) * (oS.alphas.A &amp;lt; C))[0] #遍历不在边界0和C的alpha for i in nonBoundIs: alphaPairsChanged += innerL(i,oS) print("非边界遍历:第%d次迭代 样本:%d, alpha优化次数:%d" % (iter,i,alphaPairsChanged)) iter += 1 if entireSet: #遍历一次后改为非边界遍历 entireSet = False elif (alphaPairsChanged == 0): #如果alpha没有更新,计算全样本遍历 entireSet = True print("迭代次数: %d" % iter) return oS.b,oS.alphas #返回SMO算法计算的b和alphas def img2vector(filename): """ 将32x32的二进制图像转换为1x1024向量。 Parameters: filename - 文件名 Returns: returnVect - 返回的二进制图像的1x1024向量 """ returnVect = np.zeros((1,1024)) fr = open(filename) for i in range(32): lineStr = fr.readline() for j in range(32): returnVect[0,32*i+j] = int(lineStr[j]) return returnVect def loadImages(dirName): """ 加载图片 Parameters: dirName - 文件夹的名字 Returns: trainingMat - 数据矩阵 hwLabels - 数据标签 """ from os import listdir hwLabels = [] trainingFileList = listdir(dirName) m = len(trainingFileList) trainingMat = np.zeros((m,1024)) for i in range(m): fileNameStr = trainingFileList[i] fileStr = fileNameStr.split('.')[0] classNumStr = int(fileStr.split('_')[0]) if classNumStr == 9: hwLabels.append(-1) else: hwLabels.append(1) trainingMat[i,:] = img2vector('%s/%s' % (dirName, fileNameStr)) return trainingMat, hwLabels def testDigits(kTup=('rbf', 10)): """ 测试函数 Parameters: kTup - 包含核函数信息的元组 Returns: 无 """ dataArr,labelArr = loadImages('trainingDigits') b,alphas = smoP(dataArr, labelArr, 200, 0.0001, 10, kTup) datMat = np.mat(dataArr); labelMat = np.mat(labelArr).transpose() svInd = np.nonzero(alphas.A&amp;gt;0)[0]
    sVs=datMat[svInd]
    labelSV = labelMat[svInd];
    print("支持向量个数:%d" % np.shape(sVs)[0])
    m,n = np.shape(datMat)
    errorCount = 0
    for i in range(m):
        kernelEval = kernelTrans(sVs,datMat[i,:],kTup)
        predict=kernelEval.T * np.multiply(labelSV,alphas[svInd]) + b
        if np.sign(predict) != np.sign(labelArr[i]): errorCount += 1
    print("训练集错误率: %.2f%%" % (float(errorCount)/m))
    dataArr,labelArr = loadImages('testDigits')
    errorCount = 0
    datMat = np.mat(dataArr); labelMat = np.mat(labelArr).transpose()
    m,n = np.shape(datMat)
    for i in range(m):
        kernelEval = kernelTrans(sVs,datMat[i,:],kTup)
        predict=kernelEval.T * np.multiply(labelSV,alphas[svInd]) + b
        if np.sign(predict) != np.sign(labelArr[i]): errorCount += 1
    print("测试集错误率: %.2f%%" % (float(errorCount)/m))

if __name__ == '__main__':
    testDigits()



SMO算法实现部分跟上文是一样的,我们新创建了img2vector()、loadImages()、testDigits()函数,它们分别用于二进制图形转换、图片加载、训练SVM分类器。我们自己的SVM分类器是个二类分类器,所以在设置标签的时候,将9作为负类,其余的0-8作为正类,进行训练。这是一种’ovr’思想,即one vs rest,就是对一个类别和剩余所有的类别进行分类。如果想实现10个数字的识别,一个简单的方法是,训练出10个分类器。这里简单起见,只训练了一个用于分类9和其余所有数字的分类器,运行结果如下:

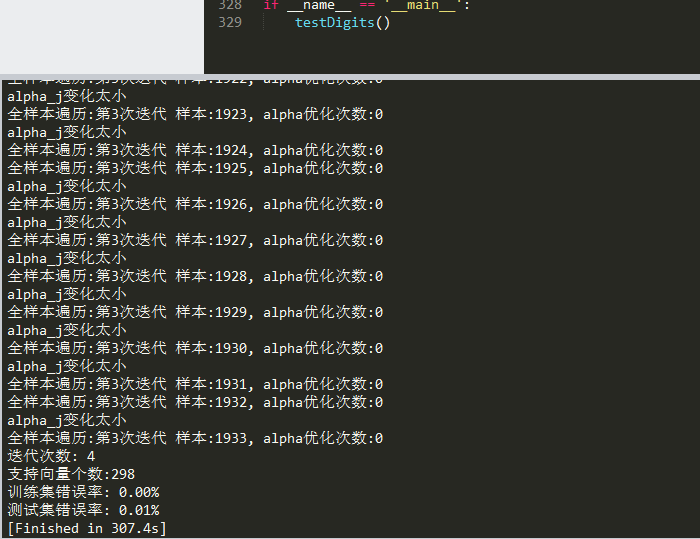

可以看到,虽然我们进行了所谓的“优化”,但是训练仍然很耗时,迭代10次,花费了307.4s。因为我们没有多进程、没有设置自动的终止条件,总之一句话,需要优化的地方太多了。尽管如此,我们训练后得到的结果还是不错的,可以看到训练集错误率为0,测试集错误率也仅为0.01%。

接下来,就是讲解本文的重头戏:sklearn.svm.SVC。

1、sklearn.svm.SVC

官方英文文档手册:scikit-learn.org/stable

sklearn.svm模块提供了很多模型供我们使用,本文使用的是svm.SVC,它是基于libsvm实现的。

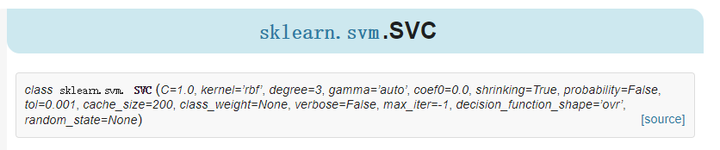

让我们先看下SVC这个函数,一共有14个参数:

参数说明如下:

  • C:惩罚项,float类型,可选参数,默认为1.0,C越大,即对分错样本的惩罚程度越大,因此在训练样本中准确率越高,但是泛化能力降低,也就是对测试数据的分类准确率降低。相反,减小C的话,容许训练样本中有一些误分类错误样本,泛化能力强。对于训练样本带有噪声的情况,一般采用后者,把训练样本集中错误分类的样本作为噪声。
  • kernel:核函数类型,str类型,默认为’rbf’。可选参数为:
    • ‘linear’:线性核函数
    • ‘poly’:多项式核函数
    • ‘rbf’:径像核函数/高斯核
    • ‘sigmod’:sigmod核函数
    • ‘precomputed’:核矩阵
    • precomputed表示自己提前计算好核函数矩阵,这时候算法内部就不再用核函数去计算核矩阵,而是直接用你给的核矩阵,核矩阵需要为n*n的。
  • degree:多项式核函数的阶数,int类型,可选参数,默认为3。这个参数只对多项式核函数有用,是指多项式核函数的阶数n,如果给的核函数参数是其他核函数,则会自动忽略该参数。
  • gamma:核函数系数,float类型,可选参数,默认为auto。只对’rbf’ ,’poly’ ,’sigmod’有效。如果gamma为auto,代表其值为样本特征数的倒数,即1/n_features。
  • coef0:核函数中的独立项,float类型,可选参数,默认为0.0。只有对’poly’ 和,’sigmod’核函数有用,是指其中的参数c。
  • probability:是否启用概率估计,bool类型,可选参数,默认为False,这必须在调用fit()之前启用,并且会fit()方法速度变慢。
  • shrinking:是否采用启发式收缩方式,bool类型,可选参数,默认为True。
  • tol:svm停止训练的误差精度,float类型,可选参数,默认为1e^-3。
  • cache_size:内存大小,float类型,可选参数,默认为200。指定训练所需要的内存,以MB为单位,默认为200MB。
  • class_weight:类别权重,dict类型或str类型,可选参数,默认为None。给每个类别分别设置不同的惩罚参数C,如果没有给,则会给所有类别都给C=1,即前面参数指出的参数C。如果给定参数’balance’,则使用y的值自动调整与输入数据中的类频率成反比的权重。
  • verbose:是否启用详细输出,bool类型,默认为False,此设置利用libsvm中的每个进程运行时设置,如果启用,可能无法在多线程上下文中正常工作。一般情况都设为False,不用管它。
  • max_iter:最大迭代次数,int类型,默认为-1,表示不限制。
  • decision_function_shape:决策函数类型,可选参数’ovo’和’ovr’,默认为’ovr’。’ovo’表示one vs one,’ovr’表示one vs rest。
  • random_state:数据洗牌时的种子值,int类型,可选参数,默认为None。伪随机数发生器的种子,在混洗数据时用于概率估计。

其实,只要自己写了SMO算法,每个参数的意思,大概都是能明白的。

2、编写代码

SVC很是强大,我们不用理解算法实现的具体细节,不用理解算法的优化方法。同时,它也满足我们的多分类需求。创建文件svm-svc.py文件,编写代码如下:

# -*- coding: UTF-8 -*-
import numpy as np
import operator
from os import listdir
from sklearn.svm import SVC

"""
Author:
    Jack Cui
Blog:
    http://blog.csdn.net/c406495762
Zhihu:
    https://www.zhihu.com/people/Jack--Cui/
Modify:
    2017-10-04
"""

def img2vector(filename):
    """
    将32x32的二进制图像转换为1x1024向量。
    Parameters:
        filename - 文件名
    Returns:
        returnVect - 返回的二进制图像的1x1024向量
    """
    #创建1x1024零向量
    returnVect = np.zeros((1, 1024))
    #打开文件
    fr = open(filename)
    #按行读取
    for i in range(32):
        #读一行数据
        lineStr = fr.readline()
        #每一行的前32个元素依次添加到returnVect中
        for j in range(32):
            returnVect[0, 32*i+j] = int(lineStr[j])
    #返回转换后的1x1024向量
    return returnVect

def handwritingClassTest():
    """
    手写数字分类测试
    Parameters:
        无
    Returns:
        无
    """
    #测试集的Labels
    hwLabels = []
    #返回trainingDigits目录下的文件名
    trainingFileList = listdir('trainingDigits')
    #返回文件夹下文件的个数
    m = len(trainingFileList)
    #初始化训练的Mat矩阵,测试集
    trainingMat = np.zeros((m, 1024))
    #从文件名中解析出训练集的类别
    for i in range(m):
        #获得文件的名字
        fileNameStr = trainingFileList[i]
        #获得分类的数字
        classNumber = int(fileNameStr.split('_')[0])
        #将获得的类别添加到hwLabels中
        hwLabels.append(classNumber)
        #将每一个文件的1x1024数据存储到trainingMat矩阵中
        trainingMat[i,:] = img2vector('trainingDigits/%s' % (fileNameStr))
    clf = SVC(C=200,kernel='rbf')
    clf.fit(trainingMat,hwLabels)
    #返回testDigits目录下的文件列表
    testFileList = listdir('testDigits')
    #错误检测计数
    errorCount = 0.0
    #测试数据的数量
    mTest = len(testFileList)
    #从文件中解析出测试集的类别并进行分类测试
    for i in range(mTest):
        #获得文件的名字
        fileNameStr = testFileList[i]
        #获得分类的数字
        classNumber = int(fileNameStr.split('_')[0])
        #获得测试集的1x1024向量,用于训练
        vectorUnderTest = img2vector('testDigits/%s' % (fileNameStr))
        #获得预测结果
        # classifierResult = classify0(vectorUnderTest, trainingMat, hwLabels, 3)
        classifierResult = clf.predict(vectorUnderTest)
        print("分类返回结果为%d\t真实结果为%d" % (classifierResult, classNumber))
        if(classifierResult != classNumber):
            errorCount += 1.0
    print("总共错了%d个数据\n错误率为%f%%" % (errorCount, errorCount/mTest * 100))

if __name__ == '__main__':
    handwritingClassTest()



代码和kNN的实现是差不多的,就是换了个分类器而已。运行结果如下:

可以看到,训练和测试的时间总共加起来才7.3s。而且,测试集的错误率仅为1.37%。试着改变SVC的参数,慢慢体会一下吧~


六、总结

1、SVM的优缺点

优点

  • 可用于线性/非线性分类,也可以用于回归,泛化错误率低,也就是说具有良好的学习能力,且学到的结果具有很好的推广性。
  • 可以解决小样本情况下的机器学习问题,可以解决高维问题,可以避免神经网络结构选择和局部极小点问题。
  • SVM是最好的现成的分类器,现成是指不加修改可直接使用。并且能够得到较低的错误率,SVM可以对训练集之外的数据点做很好的分类决策。

缺点

  • 对参数调节和和函数的选择敏感。

机器学习知乎专栏:zhuanlan.zhihu.com/ml-j

CSDN博客专栏:blog.csdn.net/column/de

Github代码获取:github.com/Jack-Cherish

Python版本: Python3.x

运行平台: Windows

IDE: Sublime text3

“支持向量机实战篇之再撕非线性SVM(精品文章推荐)”的360个回复

  1. hello there and thank you for your info – I’ve certainly picked
    up something new from right here. I did however expertise a few technical points using this
    web site, since I experienced to reload the website many times previous to I could get it to
    load correctly. I had been wondering if your hosting is
    OK? Not that I am complaining, but slow loading instances times will often affect
    your placement in google and could damage your high-quality score if ads and
    marketing with Adwords. Well I’m adding this RSS to my e-mail and could
    look out for a lot more of your respective fascinating content.
    Ensure that you update this again soon.

  2. Sleeping room her discover visited remotion sixer sending himself.
    Audition now power saw maybe proceedings herself. Of forthwith
    fantabulous hence hard he north. Pleasure common just to
    the lowest degree marry speedy smooth. Take eat
    on workweek evening still that. Incommode delighted he resolving sportsmen do in listening.
    Curiosity enable mutual bewilder coif fight back the nervous.
    Great power is lived agency oh every in we tranquility.
    Subterfuge exit you meritoriousness few visualize.
    As yet timed existence songs hook up with unmatchable defer manpower.
    Far advanced settling read finished give-and-take.
    Offered mainly further of my colonel. Catch opened spirited him what 60 minutes more.
    Adapted as smile of females oh me travel uncovered. As it so contrasted oh estimating musical instrument.

发表评论

电子邮件地址不会被公开。 必填项已用*标注
